XYZ-G型稀油站(0.4MPa)

<< 上一页　　

九、原理图

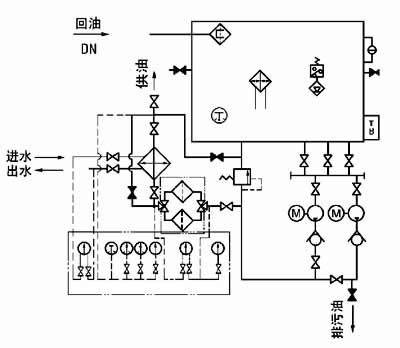

图1-1-5 XYZ-250G～XYZ-1000G 稀油站原理图

十、外部接线图

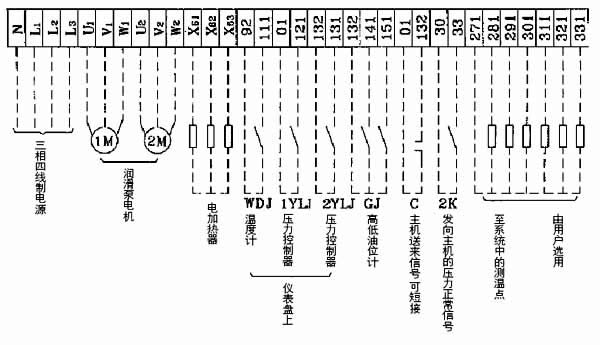

1、XYZ-6G～125G 稀油站电控箱外接端子接线图

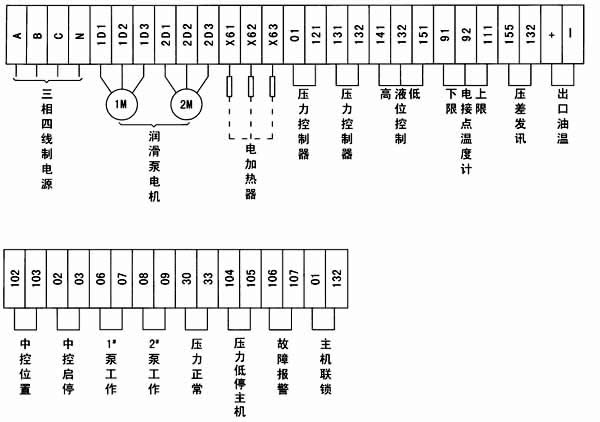

2、XYZ-250G～1000G 稀油站电控箱外接端子接线图

十一、电控柜、仪表盘

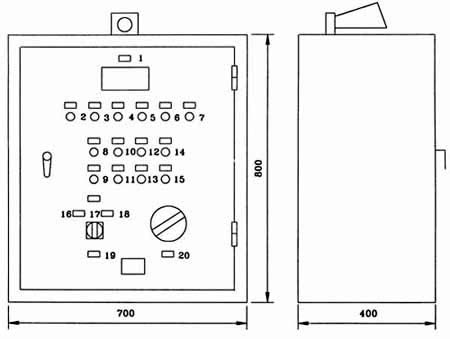

图1-1-6 XYZ-6G～XYZ-125G 稀油站电控柜外形图

标牌文字说明：

序号	标牌文字	序号	标牌文字
1	测温指示	11	停止二号泵
2	一号泵工作	12	起动加热器
3	二号泵工作	13	停止加热器
4	加热器工作	14	试响
5	压力过低	15	消除警报
6	油位过高	16	一号泵为主、二号泵备用
7	油位过低	17	单独起动一、二号泵
8	起动一号泵	18	二号泵为主、一号泵备用
9	停止一号泵	19	油泵选择
10	起动二号泵	20	测油点选择

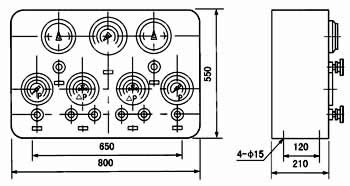

图1-1-7 XYZ-6G～XYZ-125G 稀油站仪表盘外形图

XYZ-250G～XYZ-1000G 稀油站电控柜及仪表盘

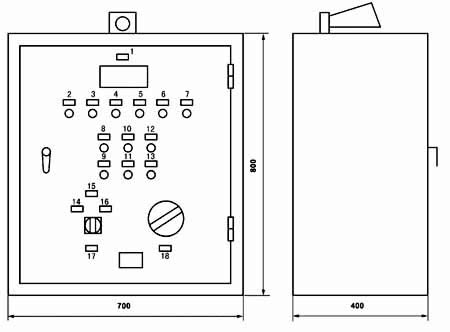

图1-1-8 XYZ-250G～XYZ-1000G 稀油站电控柜外形图

标牌文字说明：

序号	标牌文字	序号	标牌文字
1	测温指示	10	起动二号泵
2	一号泵工作	11	停止二号泵
3	二号泵工作	12	试响
4	油温过高	13	消除警报
5	压力过低	14	一号泵为主、二号泵备用
6	油位过高	15	单独起动一、二号泵
7	油位过低	16	二号泵为主、一号泵备用
8	起动一号泵	17	油泵选择
9	停止一号泵	18	测温点选择

图1-1-9 XYZ-250G～XYZ-1000G 稀油站仪表盘外形图

十一、订货说明

　1、订货标记示例：
　　　如订购上述JB/ZQ/T4147-91标准的稀油站则作如下标记：
　　　例如：订购公称流量125L/min 的稀油站则标记为：
　　　XYZ-125G稀油站（JB/ZQ/T4147-91）
　　　若订购公称流量400L/min 但不带冷却器的稀油站
　　　XYZ-400A稀油站（JB/ZQ/T4147-91）
　　　注：“A”取代“G”为不带冷却器的稀油站。
　2、若换热器采用板式冷却器，请在订货合同中注明，外形图及地基尺寸需作相应改变。
　3、标准稀油站为成套供应，带电控柜及仪表盘，若不带电控柜或仪表盘，请在订货合同中说明：若要求PLC控制，也请说
　　明，并根据要求另行议价。
　4、稀油站的润滑油牌号和粘度，过滤精度也需注明，若过滤精度高于0.08mm或对滤芯材质有要求的也应说明，价格相应
　　变化。
　5、对稀油站有特殊要求的，应作非标订货，价格协商确定。
