焊接式端直通圆锥管螺纹管接头(16MPa)
一、概述

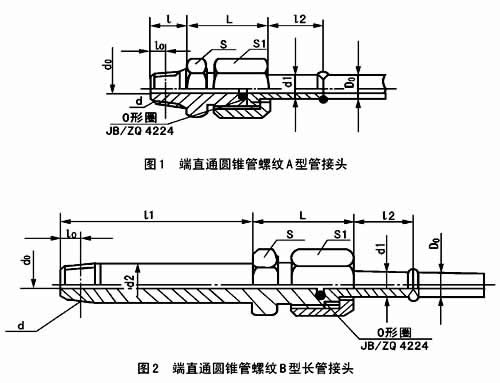

适用于以油为介质的管路系统用焊接式管接头，公称压力为16MPa，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。

二、技术参数
管子外径Do
公称通径DN
d
lo
d0
d1
d2
l
l1
l2
L
S
S1
O型圈JB/ZQ4224
重量kg

60°
圆锥螺纹
55°
管螺纹
60°
圆锥螺纹
60°
管螺纹
A型
B型
10
6
NPT1/8
R1/8
4.102
4.0
6
11
10.52
9
10
16.5
24.5
16
21
11X1.9
0.060
0.094
14
8
NPT1/4
R1/4
5.786
6.0
8
16
14
14
50
19
29
21
27
16X2.4
0.140
0.180
18
10
NPT3/8
R3/8
6.096
6.4
12
19
17.19
14
55
21
33
27
34
20X2.4
0.200
0.280
22
15
NPT1/2
R1/2
8.128
8.2
15
22
21.75
19
65
21
34
30
36
24X2.4
0.250
0.400
28
20
NPT3/4
R3/4
8.611
9.5
20
28
2709
19
65
24
37
36
41
30X3.1
0.400
0.580
34
25
NPT1
R1
10.160
10.4
25
34
33.94
24
85
26
46
46
50
35X3.1
0.780
1.100
42
32
NPT1 1/4
R1 1/4
10.668
12.7
32
42
42.69
24
85
28
50
55
60
40X3.1
1.200
1.400
50
40
NPT1 1/2
R1 1/2
10.668
12.7
36
50
48.47
26
95
30
56
65
70
45X3.1
1.550
2.400
　1、公称压力为16MPa。
　2、应用无缝钢管的材料为15、20号钢，精度为普通级。

三、外形尺寸

四、订货标记说明
　1、管子外径D0为10mm的焊接式端直通圆锥管螺纹A型管接头；
　　 管接头10AJB/ZQ4399-97
　2、管子外径D0为10mm的焊接式端直通圆锥管螺纹B型长管接头；
　　 管接头10BJB/ZQ4399-97
